1 蠕動泵在顆粒制劑生產中的作用


在顆粒制劑的生產中，產品的粒度是重要的產品

質量指標，也是決定顆粒在高速旋轉壓片機中的成片

效果及片劑指標數據的主要影響因素。而在制粒過程

中噴漿的快慢程度、漿液輸送流量的穩定性則決定了

產品粒度是否均勻，這些參數需要操作者根據物料的

流化狀況調節蠕動泵的轉速，進而保證產品的粒度分

布能夠控制在工藝范圍內，**終提高顆粒產品的壓片

指標，為產品進入**市場提供質量支持^[1]。


2 蠕動泵的工作原理及設備結構


在顆粒制劑的生產中，蠕動泵是通過滾輪擠壓一

根充滿流體的軟管，進而對泵的彈性輸送軟管交替進

行擠壓和釋放來輸送流體。

蠕動泵系統由3個部分組成：蠕動泵驅動器、蠕動



泵泵頭、蠕動泵軟管。其中，驅動器主要由電機驅動電

路和控制電路2個部分組成，驅動電路用于驅動直流無

刷電機的運轉，電機驅動泵頭和軟管，而控制電路用于

泵體所有功能的控制^[2]。


3 新、舊型蠕動泵的區別和實際應用對比


新型蠕動泵與舊型蠕動泵相比，其在調速方式、數

據顯示、控制精度方面均有大幅度提升。新、舊蠕動泵

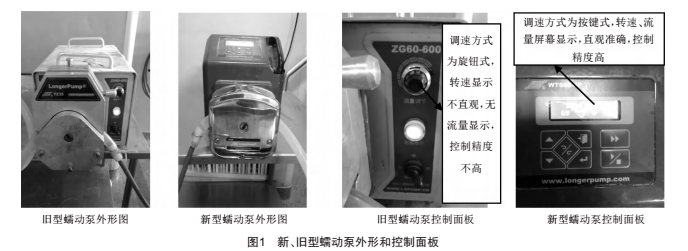

外形和控制面板如圖1所示。新型蠕動泵的調速方式由

旋鈕操作升級為按鍵操作，數據顯示方式由指針式升

級為液晶屏幕顯示，能夠顯示各種信息和參數。新型蠕

動泵的液體輸送體積能夠在100 mL～999 L之間調節，

液體流速可以在100～110 000 mL/min之間調整，此外

還可通過外控接口對蠕動泵進行控制，適合高粉塵、高

潮濕的場合進行液體分配和傳輸。

通過對比新、舊型蠕動泵可以看出，新型蠕動泵在

漿液輸送轉速、漿液輸送流量方面的控制精度更高，更 將新、舊蠕動泵的實驗數據用曲線圖進行標示，

有利于對顆粒制劑產品生產過程的控制，從而可以提 3＃產品質量數據對比曲線圖如圖2所示（粗實線為新

升產品質量。 泵數據，細實線為舊泵數據，虛線為質量合格線）。

為了驗證新型蠕動泵的使用效果，筆者在實際生 4＃制粒設備的試驗數據如表2所示。

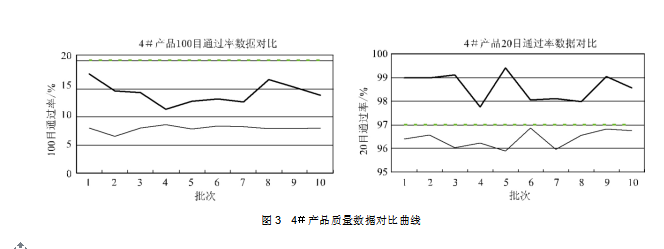

產中將新型蠕動泵和舊型蠕動泵在不同制粒設備上進 將新、舊蠕動泵的實驗數據用曲線圖進行標示，

行了對比試驗，分別生產了10批物料。第1次用3＃制 4＃產品質量數據對比曲線圖如3所示（粗實線為新

粒設備，第2次用4＃制粒設備，并在生產前對設備操作 泵數據，細實線為舊泵數據，虛線為質量合格線）。

者進行了培訓。為了保證檢測數據真實可靠，掌握新型 通過3＃制粒設備的曲線圖可以看出，新型蠕動泵

泵與舊型泵對產品化測指標的影響，生產過程中新型 的產品100目通過率、舊型蠕動泵的產品100目通過率


蠕動泵和舊型蠕動泵的噴漿量、噴漿時間相同。3＃制					均在合格線以內，但新型泵產品的100目通過率整體低
粒設備的試驗考察數據如表1所示。					于舊型泵成品100目通過率；新型泵產品的20目通過率
		表1		3＃制粒設備試驗數據
							產品單批數據
考察批次	輸液流量/（mL/min）	轉速/（r/min）		蠕動泵		設備位號
							100目通過率/%	20目通過率/%
1	1 260～1 325	68～72		新泵		3#	9.22	98.36
2	1 270～1 230	69～71		新泵		3#	5.96	97.84
3	1 270～1 310	69～72		新泵		3#	8.13	99.98
4	1 270～1 322	69～72		新泵		3#	6.56	98.46
5	1 265～1 390	69～76		新泵		3#	9.26	97.70
6	1 265～1 395	69～76		新泵		3#	7.94	99.18
7	1 280～1 366	70～75		新泵		3#	11.38	98.40
8	1 300～1 400	71～76		新泵		3#	10.92	98.76
9	1 280～1 340	70～73		新泵		3#	6.25	97.94
10	1 311～1 345	72～73		新泵		3#	9.64	98.74
					平均值		8.526	98.536
1	1 923～1 504	180～140		舊泵		3#	10.22	94.29
2	1 938～1 499	180～140		舊泵		3#	14.70	97.90
3	1 896～1 540	180～140		舊泵		3#	13.40	95.46
4	1 908～1 640	180～140		舊泵		3#	11.44	95.10
5	1 953～1 599	180～140		舊泵		3#	9.88	99.52
6	1 984～1 490	180～140		舊泵		3#	14.89	97.17
7	1 923～1 466	180～140		舊泵		3#	10.79	91.56
8	1 986～1 645	180～140		舊泵		3#	13.62	94.50
9	1 908～1 652	180～140		舊泵		3#	12.20	95.78
10	1 925～1 605	180～140		舊泵		3#	16.05	97.22
					平均值		12.719	95.85

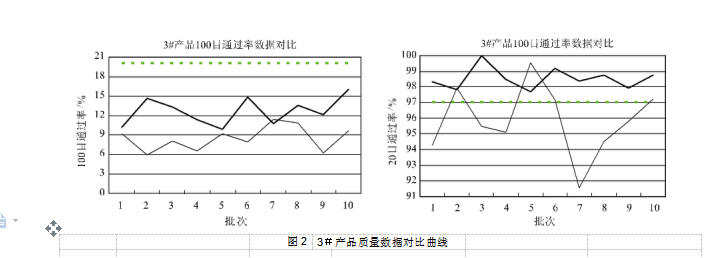

		圖2	3＃產品質量數據對比曲線
		表2			4＃制粒設備試驗數據
								產品單批數據
考察批次	輸液流量 /（mL/min）	轉速 /（r/min）			蠕動泵		設備位號
								100 目通過率 /%	20 目通過率 /%
1	1 270～1 300	69～71			新泵		4#	8.10	99.00
2	1 265～1 310	68～72			新泵		4#	6.53	99.00
3	1 265～1 310	68～72			新泵		4#	8.10	99.12
4	1 271～1 315	69～74			新泵		4#	8.63	97.76
5	1 275～1 340	70～73			新泵		4#	7.82	99.40
6	1 265～1 310	68～75			新泵		4#	8.45	98.05
7	1 270～1 300	69～73			新泵		4#	8.31	98.11
8	1 265～1 310	68～73			新泵		4#	7.99	97.99
9	1 265～1 320	68～72			新泵		4#	7.93	99.05
10	1 265～1 310	69～72			新泵		4#	8.05	98.56
						平均值		7.991	98.604
1	1 896～1 540	180～140			舊泵		4#	17.64	96.40
2	1 908～1 640	180～140			舊泵		4#	14.66	96.58
3	1 953～1 599	180～140			舊泵		4#	14.30	96.04
4	1 908～1 640	180～140			舊泵		4#	11.44	96.24
5	1 923～1 466	180～140			舊泵		4#	12.78	95.88
6	1 986～1 645	180～140			舊泵		4#	13.25	96.88
7	1 923～1 466	180～140			舊泵		4#	12.66	95.97
8	1 986～1 645	180～140			舊泵		4#	16.66	96.55
9	1 908～1 640	180～140			舊泵		4#	15.34	96.83
10	1 925～1 605	180～140			舊泵		4#	13.88	96.76
						平均值		14.261	96.413

格線上下浮動，即部分批次不達標。

通過4＃制粒設備的曲線圖可以看出，新型蠕動泵

的產品100目通過率、舊型蠕動泵的產品100目通過率

均在合格線以內，但新型泵產品的100目通過率整體低

于舊型泵產品的100目通過率；新型泵產品的20目通過

率全部處于合格線以上，舊型泵產品的20目通過率在

合格線上下浮動，即部分批次不達標。

根據試驗考察情況及圖表數據，可以得出以下結論：

（1）使用舊型蠕動泵生產的物料的100目通過率雖

然可以達標，但是化測指標都在中下游徘徊，而20目通

過率只有25%，生產出的物料大顆粒較多，產品粒度分

布不均勻，影響顆粒產品的壓片指標。

（2）使用新型蠕動泵生產的物料單批20目、100目

通過率都達到100%，產品粒度分布均勻，產品質量和

化測指標有明顯提高，對顆粒產品的壓片指標有很大

提升。

（3）新型蠕動泵的密閉性非常好，數據調節方便，

同時顯示輸液流量和轉速，可控性能好，易于操作，有

利于提高操作精度和產品質量。
