在化工生產過程中，常遇到需處理粘稠
[1]或易結晶物 料的情況，分析幾種已知的傳統蒸發器，在處理該類物料 時各有不足：中央循環管式、升（降）膜式蒸發器易堵 管；列文式蒸發器設備過高并要求較高溫度的加熱蒸汽； 強制循環式蒸發器能耗大；刮板式攪拌薄膜蒸發器結構復 雜、傳熱面積小，處理能力不大
[2]。為此，思考是否可以 設計一種新型蒸發器來彌補個中不足，優化蒸發環節的生 產能力。江蘇和誠制藥設備制造有限公司自2008年以來一 直致力于相關蒸發器的開發與研究，研制出的內置旋轉蒸 發器于2012年獲得*家**認可，在此原型基礎上不斷改 進已在生產工業中成功投入使用，可廣泛應用于石油、化 工、 醫藥、食品及環保行業。 1 內置
旋轉蒸發器結構及原理 1.1 結構說明 內置

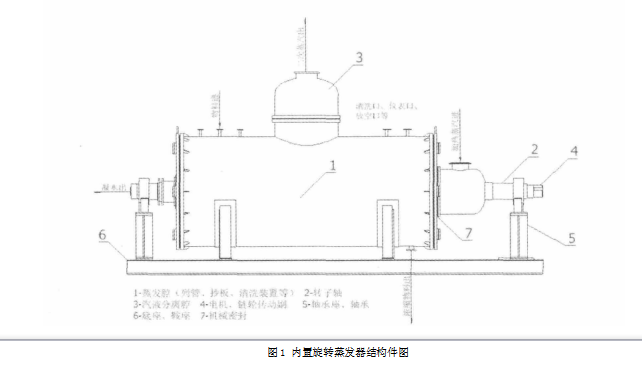

旋轉蒸發器的結構簡圖如圖 1 所示。主要由蒸發 腔、加熱轉子、底盤、傳動機構等組成。蒸發腔內置換熱 列管、蒸汽分配器，并裝有抄板抄動物料，兩端機械密 封，保證設備 密封性能；加熱轉子穿過蒸發腔，承載列 管束，在電機的帶動下可勻速轉動，中間空心段收集蒸汽 凝水集中排出；整套設備包括減速機、電機都安裝在鋼制 底座上，方便吊裝運輸。 1.2 原理說明 進入蒸發工藝段時，先將物料打入蒸發腔內（區別于 傳統的蒸發設備，內置
旋轉蒸發器令蒸汽走管程，物料走 殼程，徹底擺脫堵管的煩惱），再通入加熱蒸汽、開啟電 機，讓管束和抄板攪動物料的同時與其充分換熱，加熱 蒸汽凝水從轉子軸中收集排出，物料則升 溫持續蒸發濃 縮，二次蒸汽進入汽液分離腔，液體回流，蒸汽排走，達 到工藝要求濃度時從 出料口打出濃縮液（可間歇操作或 連續操作）。 系統真空度按照工藝設計的蒸發形式調整，適用于單 效、多效、MVR
[3]。由于裝有抄板，可不斷攪動物料，物
料在換熱界面線速度高，因此設備在處理高粘度、易結晶物料時游刃有余，換熱效果極好。腔體內安裝有多個旋轉清洗頭，在蒸發同時監測結晶情況，隨時在線清洗，免停機、停產。汽液分離腔中還裝有絲網除沫裝置，物料起泡，保證蒸汽凝水純度。
2 內置旋轉蒸發器的設計依據
2.1 設備改進
相比傳統蒸發器的主要改進特點：①蒸汽改走管程；②立式改臥式 兩個重要的改進將大大影響原來的設備生產工藝，但是創新性的設計能帶來的優勢是直觀的。
2.2 設備優勢
（1）電能消耗低
內置旋轉蒸發器設計在腔體內持續蒸發**工藝目標濃度，是非循環型蒸發器，無需配備 循環泵，其主要消耗的電能來自帶動轉子緩慢轉動的電機，但由于設備的特點，管內走的是 輕質氣體，另外管束浸沒于液體物料中，因此產生的浮力將大大降低電機負荷。
（2）生蒸汽消耗少
對于正常運行的蒸發器機組來說，生蒸汽的補給主要是彌補機組對外界的散熱，機組的 外表面積越大、管道流程越長、與外界溫差越大，散熱作用越強，則需要補充的生蒸汽就越多。
內置旋轉蒸發器的加熱蒸汽從管束走，管束浸沒于物料中，熱量只散發給物料，且整套設備與外界的熱交換面只有外筒體，不通過任何管道，外筒體包有保溫層，熱損極低，蒸汽 利用率高。該設備布管數據見表1。
（3）換熱效果好
內置旋轉蒸發器尤其適用于高粘度、易結晶的物料處理，shou先因為管內不會堵管，不影 響傳熱，其次管束在轉動時，換熱界面的切線速度高（可達 12m/s，通常強制外循環蒸 發器的循環速度為 2～3.5m/s），物料不易結垢黏住外管壁，所以換熱效果極好。
（4）土建投資低
內置旋轉蒸發器是多個蒸發單元集合的設備，加熱、蒸發、汽液分離一體化，整個機組 放在一個鋼架底盤上，機組總高 5～6m，現場無需搭建鋼架平臺，可一次吊裝到位，方便快 捷。通過實例，一套 10t/h 的內置旋轉蒸發機組對比同樣規模的強制循環蒸發機組，光土建 投資
費用就可節省 120 萬左右。
2.3 設備計算
（1）筒體壁厚計算
（1）式中：δ —筒體計算厚度，mm；p
c —計算壓力，MPa； Di —筒體內直徑，mm；[σ ]t —設計溫度下筒體材料的許用應力，MPa；φ —焊接接頭系數。

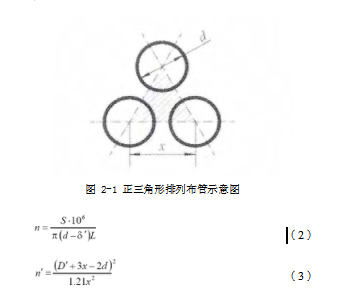

（2）換熱管布管計算內置旋轉蒸發器一般選用 Φ19 換熱管，采用正三角
形排列，如圖 2所示。根據公式（2）、（3）、（4）計算布管數和布管面積。特別注意的是，由于內置旋轉軸的影響，其周圍不能布 管，需根據軸徑 D′ 估算占用的當量管數值 n′。
圖 2-1 正三角形排列布管示意圖
（2）
（3）
（4）式中：n —設計布管數；S —設計換熱面積，m
2；d —換
熱管外徑，mm；δ ′ —換熱管壁厚，mm；L —換熱管長度，mm；n′ —軸占用的當量管數；D′ —軸徑；x — 換熱管間距，Φ19 管子 x =25mm；D
0 —設計布管直徑，mm；n
c —位于管束中心線的管數，正三角形排列時 n
c =
1.1
；b′ —管束中心線上**外層管的中心**布管邊界的距離，一般b′ =（0.6 ～ 1）d。
|
|
|
|
表1 |
內置旋轉蒸發器布管參考 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
換熱面積/m2 |
50 |
100 |
150 |
200 |
|
500 |
600 |
700 |
800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
管長度/m |
2 |
2 |
2.5 |
2.5 |
|
4 |
4 |
4 |
4.5 |
|
|
換熱管根數 |
455 |
910 |
1092 |
1456 |
|
2274 |
2729 |
3184 |
3234 |
|
|
布管直徑/mm |
650 |
850 |
950 |
1100 |
|
1300 |
1450 |
1600 |
1600 |
|
|
|
|
|
|
|
|
|
|
|
|
|
3 內置旋轉蒸發器的工業應用
以京昆油田項目為例，簡述內置旋轉蒸發器在實際工
程項目中的應用。京昆油田化學科技開發公司隸屬于中*石油化學昆山公司，是中*石油天然氣集團公司下屬的全資*有公司。公司以天然植物膠*域的研究開發、產品制造與銷售為主營業務，是 我***大的瓜爾膠及其系列衍生物的專業生產企業，主要產品和服務涉及食品、油井壓裂、 民用日化、紡織印染、造紙建筑等多個*域，產品
市場遍布*內各油田以及東、中部主要省份和亞洲、歐美多個*家。京昆項目設計參數見表2，項目運行記錄見圖3。
2014 年 6 月 23 日京昆油田化學科技開發公司簽訂一套 MVR 內置旋轉蒸發系統用于含 鹽多糖廢水濃縮，運行**今，設備運行情況良好，客戶反應該設備占地面積小、投資成本低、 連續運行穩定性高，節能效果突出。
